في جوهرها، يعد مفتاح الحد في الرافعة ذات الحبال السلكية جهازًا حيويًا للتحكم في السلامة والتشغيل. فهو يقطع الطاقة تلقائيًا عن محرك الرافعة عندما يصل الخطاف إلى حد علوي أو سفلي محدد مسبقًا. يمنع هذا الإجراء الحبل السلكي من السفر بعيدًا جدًا في أي من الاتجاهين، مما يحمي الرافعة من التلف ويمنع الحبل من التشابك أو الانقطاع.
تتمثل وظيفة مفتاح الحد في تحديد نطاق السفر الرأسي الآمن للرافعة. من خلال إيقاف المحرك تلقائيًا عند الحدود العلوية والسفلية، فإنه يعمل كخط الدفاع الأساسي ضد فشل الرفع المفرط والخفض المفرط.
كيف يتطلب تصميم الرافعة مفاتيح الحد
لفهم سبب كون مفاتيح الحد لا غنى عنها، من المفيد النظر إلى الآليات الأساسية للرافعة ذات الحبال السلكية.
آلية القيادة الميكانيكية الأساسية
يوفر المحرك الكهربائي الطاقة، لكن سرعته العالية وعزمه المنخفض غير مناسبين للرفع الثقيل. تقوم علبة التروس بتضخيم هذا العزم، وتقود عمودًا يدير أسطوانة اللف. يلتف الحبل السلكي حول هذه الأسطوانة لرفع الحمل أو خفضه.
الحاجة إلى الحدود
بدون توقف تلقائي، يمكن للمشغل الاستمرار في الرفع عن طريق الخطأ حتى تصطدم كتلة الخطاف بجسم الرافعة. يُعرف هذا باسم الرفع المفرط.
على العكس من ذلك، يمكن للمشغل خفض الحمل حتى ينفك الحبل تمامًا من الأسطوانة، وهي حالة خطيرة تسمى الخفض المفرط. تم تصميم مفاتيح الحد لمنع كلتا الحالتين.
كيف يعمل المفتاح
تم تكوين الرافعة بمفتاح حد علوي وآخر سفلي. عندما تتلامس كتلة الخطاف الصاعدة مع مشغل المفتاح العلوي، يتم كسر الدائرة الكهربائية للمحرك، وتتوقف الرافعة. تحدث نفس العملية عندما يصل الخطاف إلى أدنى نقطة محددة مسبقًا، مما يؤدي إلى تشغيل مفتاح الحد السفلي.
مفاتيح الحد كنظام سلامة حيوي
على الرغم من بساطة وظيفتها، إلا أن مفاتيح الحد هي جزء من نظام أوسع لميزات السلامة التي تضمن التشغيل الموثوق به في البيئات الصعبة مثل البناء والتصنيع والتعدين.
منع تلف الرفع المفرط
إذا ارتفعت الرافعة كثيرًا، يمكن لكتلة الخطاف أن تصطدم بالأسطوانة أو هيكل الرافعة. يمكن أن يؤدي ذلك إلى تهالك أو قطع الحبل السلكي، وتلف الأسطوانة، وربما احتراق المحرك، مما يؤدي إلى فشل كارثي وسقوط الحمل. يعد مفتاح الحد العلوي هو الضمان الأساسي ضد هذا الحدث.
منع فك اللف واللف العكسي
إذا انخفضت الرافعة كثيرًا، يمكن أن ينفك الحبل السلكي تمامًا من الأسطوانة. يمكن أن يتسبب ذلك في ارتخاء الحبل وتشابكه. والأخطر من ذلك، أنه يمكن أن يؤدي إلى لف الحبل مرة أخرى على الأسطوانة في الاتجاه الخاطئ، مما يخلق خطرًا تشغيليًا جسيمًا. مفتاح الحد السفلي يمنع ذلك.
ميزات السلامة التكميلية
لا تعمل مفاتيح الحد بمعزل عن غيرها. تُستكمل بأجهزة أخرى مثل زر التوقف الطارئ، الذي يسمح للمشغل بإيقاف جميع الحركات فورًا في حالة غير متوقعة. تستخدم العديد من الأنظمة أيضًا مستشعرات منع الاصطدام لمنع الرافعات على نفس المسار من الاصطدام ببعضها البعض.
فهم القيود
على الرغم من أهميتها، إلا أن مفاتيح الحد ليست مضمونة. تعتمد فعاليتها بالكامل على الصيانة والتشغيل السليمين.
نسخة احتياطية، وليست فرامل
يجب التعامل مع مفاتيح الحد كنسخة احتياطية للطوارئ، وليس كوسيلة روتينية لإيقاف الرافعة. يجب على المشغلين دائمًا استخدام أدوات التحكم القياسية المعلقة لإيقاف الرفع. يمكن أن يؤدي ضرب مفاتيح الحد بانتظام إلى تآكل مبكر للمكونات.
الحاجة إلى الفحص المنتظم
مثل أي مكون ميكانيكي أو كهربائي، يمكن أن تفشل مفاتيح الحد بسبب التآكل أو التلف أو العوامل البيئية. يجب تضمينها في عمليات الفحص المنتظمة قبل الاستخدام وجداول الصيانة الوقائية لضمان عملها بشكل صحيح.
التكوين الصحيح هو المفتاح
يوفر مفتاح الحد غير المضبوط بشكل صحيح شعورًا زائفًا بالأمان. إذا تم ضبط الحد العلوي مرتفعًا جدًا أو الحد السفلي منخفضًا جدًا، فلن يتمكن المفتاح من منع تلف المعدات. يجب أن يتم إجراء المعايرة فقط بواسطة فني مؤهل.
اتخاذ القرار الصحيح لهدفك
يعد فهم دور مفاتيح الحد أمرًا أساسيًا لضمان بيئة رفع آمنة وفعالة.
- إذا كان تركيزك الأساسي هو السلامة التشغيلية: تعامل مع اختبار مفاتيح الحد العلوية والسفلية كخطوة غير قابلة للتفاوض في كل فحص للرافعة قبل المناوبة.
- إذا كان تركيزك الأساسي هو منع تلف المعدات: تأكد من معايرة مفاتيح الحد الخاصة بك لإيقاف الخطاف مع مساحة كافية قبل أن يتمكن من ملامسة جسم الرافعة أو قبل مغادرة اللفات القليلة الأخيرة من الحبل للأسطوانة.
- إذا كان تركيزك الأساسي هو تدريب المشغل: أكد على أن مفاتيح الحد هي خط الدفاع الأخير، وأن الاعتماد عليها للتشغيل العادي هو علامة على الاستخدام غير السليم للرافعة.
في النهاية، يعد النظر إلى مفتاح الحد كجزء لا يتجزأ من نظام التحكم في الرافعة هو المفتاح لزيادة كل من السلامة وطول عمر المعدات.
جدول الملخص:
| الوظيفة | الغرض | عواقب الفشل |
|---|---|---|
| مفتاح الحد العلوي | يمنع الخطاف من الاصطدام بجسم الرافعة | انقطاع الحبل، احتراق المحرك، سقوط الحمل |
| مفتاح الحد السفلي | يمنع فك الحبل | تشابك الحبل، خطر اللف العكسي |
| الدور العام | خط الدفاع الأساسي ضد أعطال التشغيل | تلف كارثي للمعدات ومخاطر السلامة |
تأكد من أن عمليات الرفع الخاصة بك آمنة وفعالة مع GARLWAY.
بصفتنا متخصصين في آلات البناء، نقدم رافعات ورافعات قوية مجهزة بأنظمة سلامة حيوية مثل مفاتيح الحد. تم تصميم معداتنا لتلبية الاحتياجات الصعبة لشركات البناء والمقاولين على مستوى العالم، مما يساعدك على منع التوقف المكلف والحوادث.
اتصل بـ GARLWAY اليوم لمناقشة متطلبات الرفع الخاصة بك ومعرفة كيف يمكن لحلولنا حماية استثمارك وفريقك.

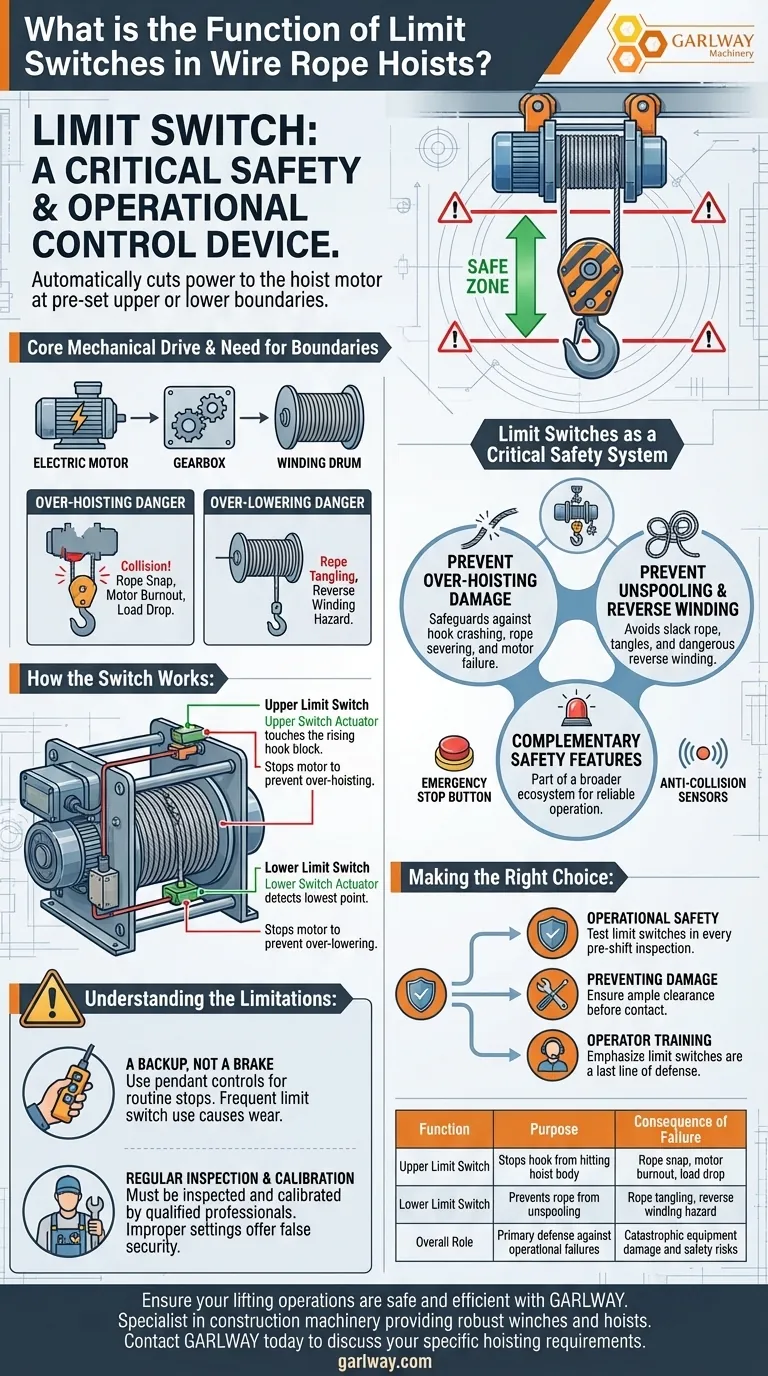

دليل مرئي
