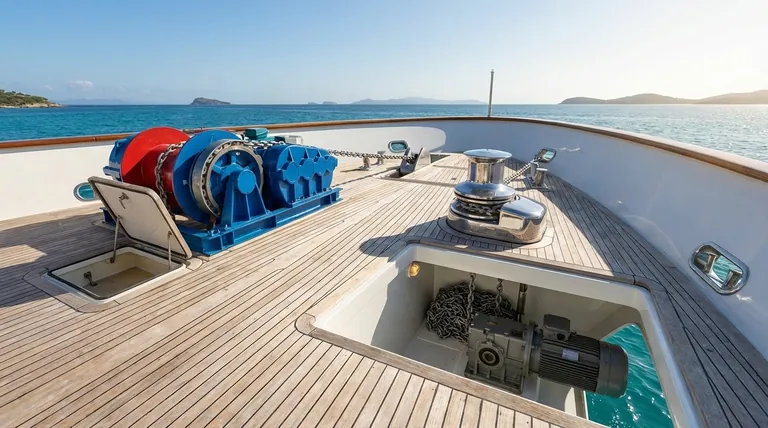

في جوهرها، الفرق بسيط. تشير المصطلحات "أفقي" و "رأسي" مباشرة إلى اتجاه المحور الرئيسي الذي يدفع عجلة السلسلة. تحتوي الرافعة الأفقية على محورها موازيًا للسفينة، مما يجعل عجلة السلسلة تدور مثل عجلة فيريس. تحتوي الرافعة الرأسية على محورها متعامدًا على السفينة، بحيث تدور عجلة السلسلة مثل دائري.
الاختيار بين الرافعة الأفقية والرأسية لا يتعلق بأيهما أفضل بطبيعته، بل يتعلق بمقايضة أساسية. إنه قرار بين إعطاء الأولوية لمساحة واضحة على سطح السفينة (رأسي) مقابل استيعاب خزان مرساة ضحل وتبسيط التركيب (أفقي).
كيف يؤثر كل تصميم على قاربك
يحدد اتجاه المحور الشكل الكامل للرافعة، مما له آثار كبيرة على كيفية ملاءمتها لسفينتك.
الرافعة الأفقية: وحدة على سطح السفينة
الرافعة الأفقية هي وحدة مستقلة حيث يتم تضمين المحرك وعلبة التروس وعجلة السلسلة (الجنزير) في غلاف واحد مثبت بالكامل على سطح السفينة.
هذا التصميم غالبًا ما يكون أكبر حجمًا على سطح السفينة، ويستهلك مساحة مرئية أكبر.
الرافعة الرأسية: تصميم نظام مقسم
تتميز الرافعة الرأسية بعجلة سلسلة منخفضة الارتفاع على سطح السفينة، بينما يتم تركيب المحرك وعلبة التروس أسفل سطح السفينة.
هذا يخلق سطحًا أماميًا أنظف وأقل ازدحامًا ولكنه يتطلب قدرًا كبيرًا من المساحة مباشرة أسفل الوحدة داخل خزان المرساة.
فهم المقايضات في التركيب والأداء
إلى جانب الجماليات، يقدم التصميمان اختلافات حرجة في كيفية تعاملهما مع حبل المرساة وما يتطلبان من هيكل قاربك.
متطلبات خزان المرساة
هذا هو غالبًا العامل الحاسم الأكثر أهمية. تسقط الرافعة الرأسية السلسلة مباشرة في أنبوب السلسلة، مما يتطلب خزان مرساة عميقًا للسماح للجاذبية بتكديس السلسلة بشكل صحيح ومنعها من التكتل.
على العكس من ذلك، تتغذى الرافعة الأفقية السلسلة من جانب الجنزير، مما يجعلها أكثر ملاءمة للقوارب ذات خزانات المراسي الضحلة حيث لا يوجد سقوط رأسي كبير.
التعامل مع الحبل والمحاذاة
تلف الرافعة الرأسية سلسلة المرساة حول ما يقرب من 180 درجة من عجلة السلسلة، مما يوفر مساحة اتصال أكبر وقبضة آمنة. هذا التصميم أيضًا أكثر تساهلاً مع زاوية الدخول من بكرة القوس.
عادةً ما تشغل الرافعة الأفقية السلسلة لمدة 90 درجة فقط. هذا يتطلب محاذاة أكثر دقة بين بكرة القوس والرافعة لضمان تغذية السلسلة بسلاسة دون قفز.
الصيانة وسهولة الوصول
نظرًا لأن آلية الرافعة الأفقية بأكملها موجودة على سطح السفينة، فمن السهل عمومًا الوصول إليها للصيانة الروتينية واستكشاف الأخطاء وإصلاحها.
يقع المحرك والمكونات الكهربائية للرافعة الرأسية في خزان المرساة، وهي مساحة غالبًا ما تكون رطبة ومقيدة ويصعب العمل فيها.
اتخاذ القرار الصحيح لسفينتك
سيؤدي تخطيط سطح سفينتك المحدد وتكوين خزان المرساة في النهاية إلى توجيه قرارك.
- إذا كان تركيزك الأساسي هو الحفاظ على مساحة سطح واضحة: فإن الرافعة الرأسية هي الخيار الأفضل، بشرط أن يكون لديك مساحة كافية أسفل سطح السفينة للمحرك وسقوط عميق للسلسلة.
- إذا كان لديك خزان مرساة ضحل أو مساحة محدودة أسفل سطح السفينة: فإن الرافعة الأفقية هي الخيار الأكثر عملية وغالبًا ما تكون الخيار الوحيد الممكن.
- إذا كانت سهولة التركيب والصيانة هي أولويتك القصوى: فإن الطبيعة المستقلة للرافعة الأفقية الموجودة على سطح السفينة تجعلها الفائز الواضح.
اختيار الرافعة المناسبة يتعلق بمطابقة تصميم المعدات مع الحقائق المادية لسفينتك.
جدول ملخص:
| الميزة | رافعة أفقية | رافعة رأسية |
|---|---|---|
| اتجاه المحور | موازٍ للسفينة | متعامد على السفينة |
| مساحة السطح | ضخمة على السطح | نظيفة، منخفضة الارتفاع |
| احتياجات خزان المرساة | مناسبة للخزان الضحل | تتطلب خزانًا عميقًا |
| التركيب | أبسط، مستقل | معقد، نظام مقسم |
| الصيانة | سهولة الوصول على السطح | صعوبة الوصول أسفل السطح |
هل أنت مستعد لتحسين نظام إرساء سفينتك؟ تتخصص GARLWAY في الآلات البحرية والإنشائية، وتقدم رافعات متينة ومعدات موثوقة لبناة القوارب والمقاولين البحريين والمشغلين العالميين. يمكن لخبرائنا مساعدتك في اختيار الرافعة المثالية لتخطيط سطحك وتكوين خزانك. اتصل بنا اليوم لمناقشة احتياجاتك وتعزيز أداء وسلامة قاربك!

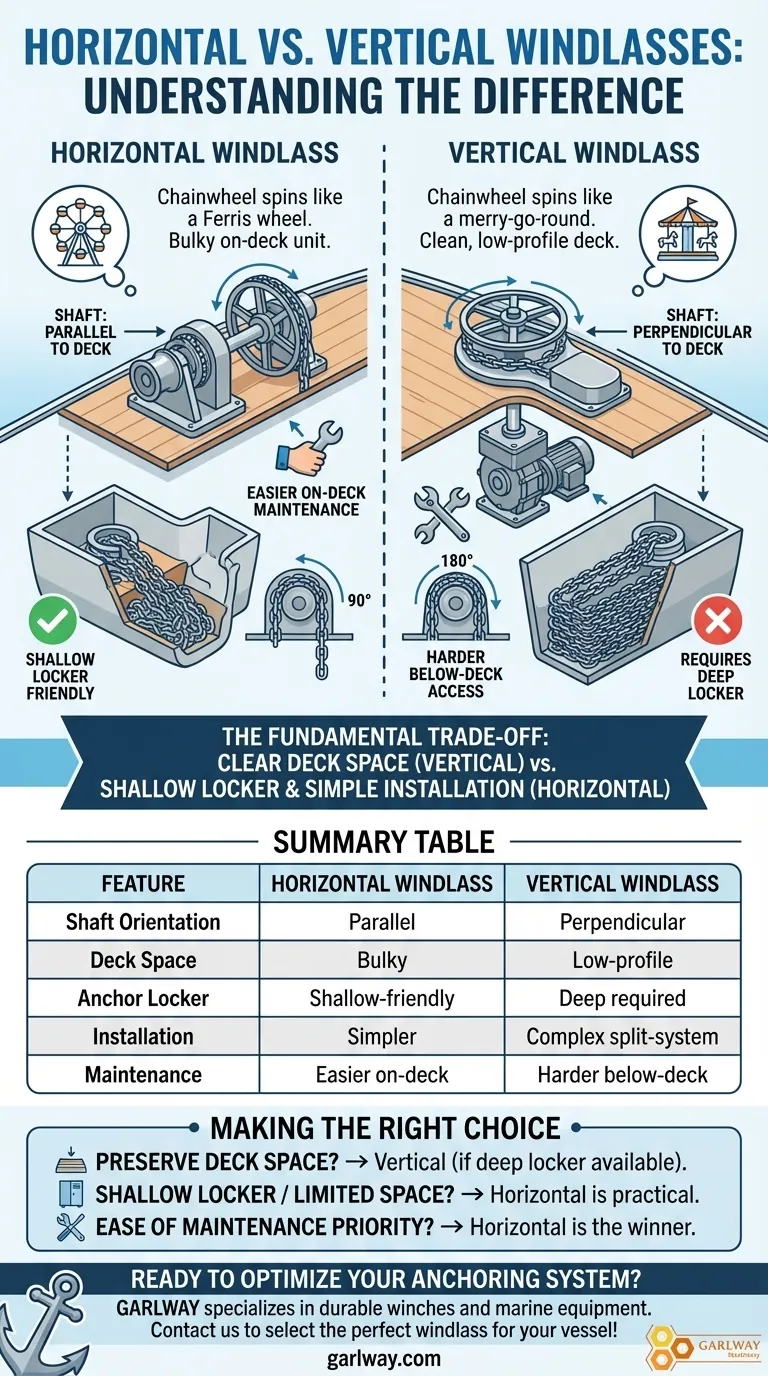

دليل مرئي
