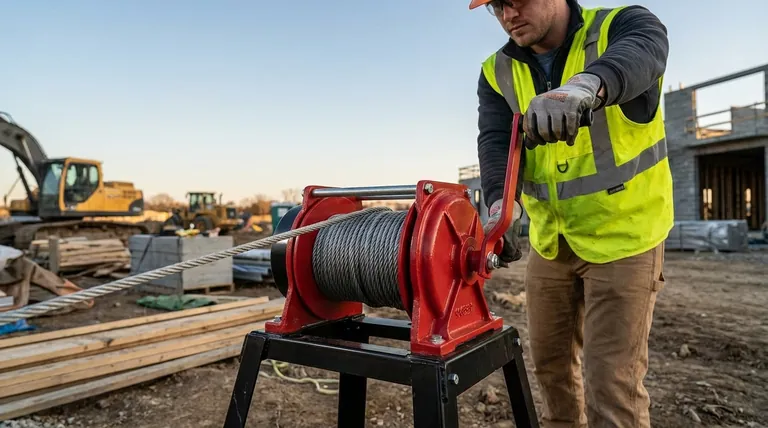

في جوهرها، الرافعة اليدوية هي جهاز ميكانيكي يستخدم قوة الإنسان لسحب أو رفع الأحمال الثقيلة. تعمل من خلال آلية تعمل بالكرنك اليدوي تدير أسطوانة، تلف كابلًا أو حبلًا حولها وتخلق قوة سحب قوية من خلال تقليل التروس.
الرافعة اليدوية هي أداة بسيطة وقوية مصممة لمضاعفة الجهد البشري. باستخدام نظام من التروس وقفل سقاطة، تسمح لشخص واحد بتحريك الأشياء التي يصعب التعامل معها مباشرة بأمان ودقة.
الآلية الأساسية: كيف يصبح الجهد البشري قوة سحب
فهم الرافعة اليدوية يعني فهم كيفية تحويلها للفعل البسيط لتدوير مقبض إلى قوة ميكانيكية كبيرة. يتم تحقيق ذلك من خلال عدد قليل من المكونات المتشابكة الرئيسية.
الكرنك اليدوي وعلبة التروس
تبدأ العملية بـ الكرنك اليدوي أو مقبض التشغيل. عندما تقوم بتدوير هذا المقبض، فإنك توفر طاقة الإدخال للنظام بأكمله.
يتم نقل هذا الدوران إلى علبة التروس، وهي قلب قوة الرافعة. تحتوي علبة التروس على آلية نقل، غالبًا ما تستخدم تروسًا مسننة، لمضاعفة عزم الدوران.
تحدد نسب التروس المختلفة (على سبيل المثال، 3:1، 5:1) قوة السحب. تعني نسبة 5:1 أنه يجب عليك تدوير المقبض خمس مرات حتى تدور الأسطوانة دورة كاملة، ولكن قوة السحب تتضاعف بشكل كبير.
الأسطوانة والخط
يدور الإخراج من علبة التروس الأسطوانة المركزية (أو البكرة). هذا هو المكون الذي يحمل الكابل الفولاذي أو الحبل السلكي أو الخط الاصطناعي.
عندما تدور الأسطوانة، فإنها تلف الخط بشكل أنيق، مما يقلل من طوله الفعال ويسحب الحمل المرفق نحو الرافعة.
نظام السقاطة واللسان
أهم ميزة أمان هي السقاطة واللسان. السقاطة هي عجلة مسننة متصلة بتجميع الأسطوانة.
اللسان هو رافعة صغيرة تعمل بالزنبرك تتشابك مع أسنان السقاطة عند تدوير المقبض. هذا يسمح للأسطوانة بالدوران في اتجاه واحد (اللف للداخل) ولكنه يمنعها من الفك تحت الحمل.
هذه الآلية القفل هي التي تسمح لك بالتوقف أو ترك المقبض دون انزلاق الحمل للخلف، مما يضمن التشغيل الآمن والمتحكم فيه.
فهم المفاضلات
على الرغم من فعاليتها، فإن الرافعات اليدوية ليست الحل لكل سيناريو. قوتها الأساسية - البساطة - هي أيضًا مصدر قيودها.
البساطة والموثوقية
تحتوي الرافعات اليدوية على عدد أقل بكثير من المكونات مقارنة بنظيراتها الكهربائية أو الهيدروليكية. بدون محركات أو ملفات لولبية أو مضخات هيدروليكية، هناك مجال أقل للتعطل.
لا تتطلب أي مصدر طاقة خارجي، مما يجعلها موثوقة للغاية في المواقع النائية أو أثناء انقطاع التيار الكهربائي.
الفعالية من حيث التكلفة
نظرًا لتصميمها وتصنيعها الأبسط، فإن الرافعات اليدوية عادة ما تكون أقل تكلفة بكثير للشراء والصيانة من الرافعات المزودة بالطاقة.
حد القوة البشرية
أكبر مفاضلة هي الاعتماد على الجهد البدني. يرتبط أداء الرافعة مباشرة بقوة و قدرة تحمل المشغل.
بالنسبة للأحمال الثقيلة جدًا أو السحب الطويل، يمكن أن يكون التشغيل اليدوي بطيئًا ومتعبًا جسديًا.
التطبيقات وحالات الاستخدام الشائعة
التوازن الفريد للقوة والبساطة وقابلية النقل يجعل الرافعات اليدوية مثالية للمهام المحددة عبر مختلف الصناعات.
التحميل والموضع
تُستخدم بشكل متكرر لسحب القوارب على المقطورات، وتحميل المركبات الرباعية على الشاحنات، أو وضع الآلات الثقيلة في ورش العمل حيث تكون الحركة الدقيقة والبطيئة مطلوبة.
مواقع البناء والمواقع الصناعية
في مواقع البناء والتعدين والسكك الحديدية، تُستخدم الرافعات اليدوية لشد الخطوط، ورفع المواد، وسحب الأشياء الثقيلة في المناطق التي يكون فيها توفير الطاقة الكهربائية أو الهيدروليكية غير عملي.
نسخة احتياطية موثوقة
بالنسبة لعشاق الطرق الوعرة أو العاملين الميدانيين، يمكن أن تكون الرافعة اليدوية بمثابة نسخة احتياطية لا غنى عنها. إذا نفدت بطارية السيارة، فإن الرافعة الكهربائية عديمة الفائدة، لكن الرافعة اليدوية ستكون دائمًا جاهزة للعمل.
اتخاذ القرار الصحيح لمهمتك
يعتمد اختيار الرافعة الصحيحة كليًا على متطلبات عملك.
- إذا كان تركيزك الأساسي هو الموثوقية والفعالية من حيث التكلفة للاستخدام المتقطع: فإن الرافعة اليدوية خيار ممتاز، حيث لا تتطلب طاقة خارجية ولديها الحد الأدنى من الصيانة.
- إذا كان تركيزك الأساسي هو السرعة والسحب المتكرر عالي السعة: ستكون الرافعة المزودة بالطاقة (كهربائية أو هيدروليكية) أكثر كفاءة وأقل إرهاقًا جسديًا.
- إذا كان تركيزك الأساسي هو حل احتياطي محمول وآمن من الفشل: فإن الطبيعة المدمجة والمستقلة للرافعة اليدوية تجعلها الأداة المثالية للاحتفاظ بها في متناول اليد لحالات الطوارئ.
في النهاية، تعد الرافعة اليدوية شهادة على قوة الميزة الميكانيكية، حيث توفر حلاً بسيطًا وفعالًا لنقل الأحمال الثقيلة بأمان.
جدول الملخص:
| المكون | الوظيفة | الميزة الرئيسية |
|---|---|---|
| الكرنك اليدوي وعلبة التروس | يدخل الجهد البشري، يضاعف القوة | نسب التروس (مثل 5:1) تزيد قوة السحب |
| الأسطوانة والخط | يلف الكابل/الحبل لسحب الحمل | يحمل الكابل الفولاذي أو الخط الاصطناعي |
| السقاطة واللسان | يقفل الأسطوانة لمنع الانزلاق | ميزة أمان حرجة للتشغيل المتحكم فيه |
| الإيجابيات | السلبيات | الأفضل لـ |
| لا حاجة لطاقة خارجية، موثوقة، تكلفة منخفضة | يعتمد على الجهد البشري، أبطأ للأحمال الثقيلة | الاستخدام المتقطع، المواقع النائية، الحلول الاحتياطية |
هل تحتاج إلى حل موثوق وفعال من حيث التكلفة للرفع والسحب؟
تتخصص GARLWAY في آلات البناء المتينة، بما في ذلك الرافعات اليدوية المثالية لشركات المقاولات والمقاولين الذين يقدرون البساطة والموثوقية. تم تصميم رافعاتنا لأداء آمن وقوي في أي بيئة.
اتصل بـ GARLWAY اليوم للعثور على الرافعة اليدوية المثالية لاحتياجات مشروعك!
