ما هي اعتبارات القوة للرافعات المثبتة على الوصلة؟ تجنب فشل النظام مع هذه الرؤى الرئيسية

في نظام الرافعة المثبتة على الوصلة، فإن اعتبار القوة الحرج ليس الرافعة نفسها، بل المكونات التي تربطها بمركبتك. عادةً ما يتمتع أنبوب استقبال الوصلة القياسي مقاس 2 بوصة بقوة تشوه تبلغ حوالي 9000 رطل، بينما يمكن لدبوس الوصلة مقاس 5/8 بوصة في تكوين قص مزدوج قياسي أن يتحمل ما يصل إلى 24000 رطل من القوة. تم تصميم هذه السعات لتتجاوز بأمان الحد الأقصى لسحب الرافعة النموذجية في هذه الفئة، والتي غالبًا ما تكون حوالي 8000 رطل.

نظام الاستعادة الخاص بك لا يكون أقوى من أضعف حلقاته. بالنسبة للرافعة المثبتة على الوصلة، فإن هذه الحلقة الضعيفة هي دائمًا أنبوب الاستقبال أو اتصاله بإطار السيارة، وليس الرافعة أو دبوس الوصلة.

ما هي اعتبارات القوة للرافعات المثبتة على الوصلة؟ تجنب فشل النظام مع هذه الرؤى الرئيسية

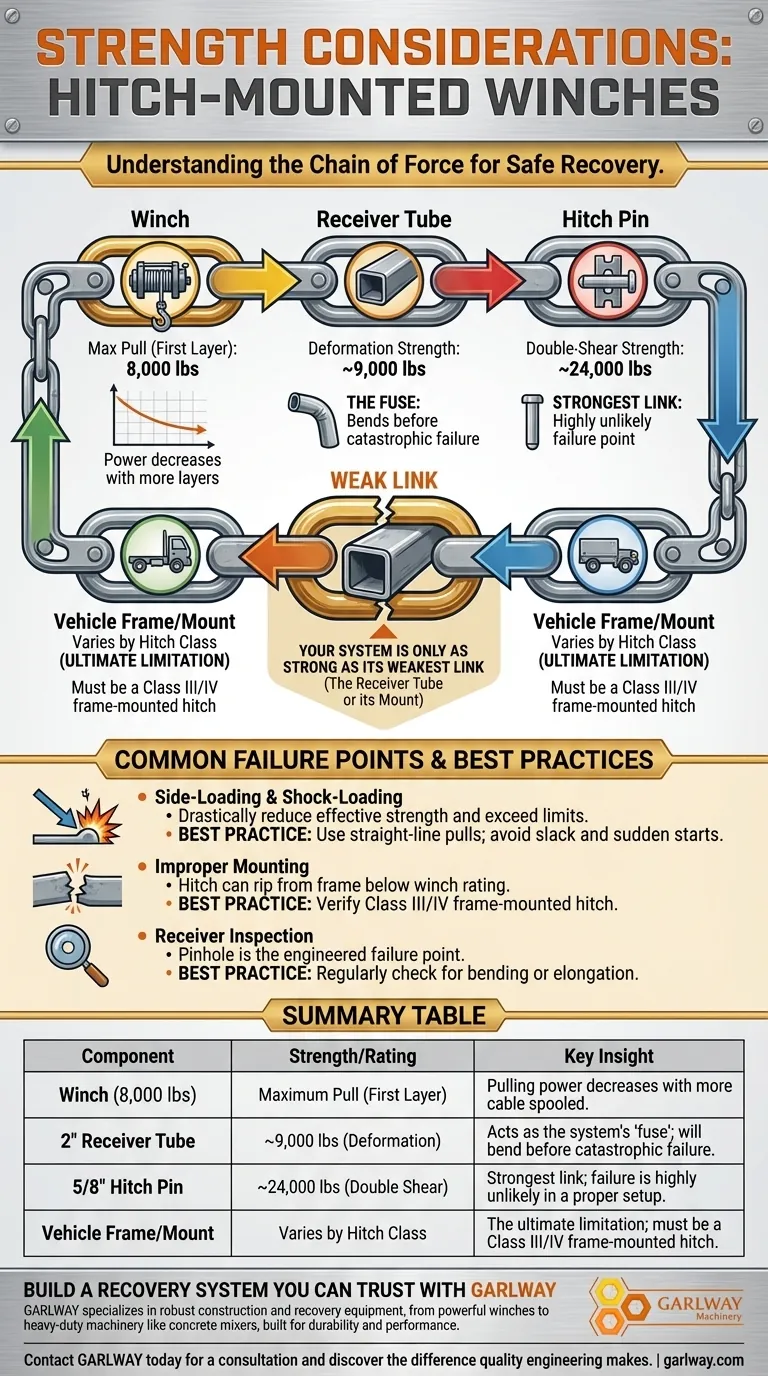

تحليل سلسلة القوة

يؤدي سحب الرافعة إلى إنشاء سلسلة من المكونات تحت ضغط هائل. يعد فهم سعة التحميل لكل حلقة أمرًا ضروريًا للاستعادة الآمنة والفعالة للمركبات.

الحد الأقصى لسحب الرافعة

يمثل تصنيف الرافعة المعلن (على سبيل المثال، 8000 رطل) أقصى قوة محتملة لها.

يتم تحقيق قوة السحب القصوى هذه فقط على اللفة الأولى للكابل حول الأسطوانة. مع لف المزيد من الكابل، تقل قوة السحب مع كل طبقة لاحقة.

أنبوب استقبال الوصلة

الأنبوب الفولاذي المربع الذي ينزلق في وصلة مركبتك هو مكون أساسي يحمل الحمل.

يتمتع أنبوب الاستقبال القياسي مقاس 2 بوصة بقوة تشوه تبلغ حوالي 9000 رطل. هذا يعني أنه سيبدأ في الانحناء والتشوه بشكل دائم بمجرد تجاوز الحمل لهذه النقطة، مما يوفر تحذيرًا مرئيًا للفشل.

دبوس الوصلة

يثبت الدبوس حامل الرافعة داخل المستقبل. يتعرض لقوى قص أثناء السحب.

يتمتع دبوس الوصلة القياسي مقاس 5/8 بوصة بقوة قص مفردة تبلغ حوالي 12000 رطل. ومع ذلك، في وصلة السيارة، يمر الدبوس عبر جانبي المستقبل، مما يضعه في قص مزدوج.

هذا التكوين المزدوج القص يضاعف قوته فعليًا إلى حوالي 24000 رطل، مما يجعله أقوى مكون في النظام بفارق كبير.

أكثر نقاط الفشل شيوعًا

بينما يتم تصنيف المكونات الفردية بدرجة عالية، فإن سلامة النظام تعتمد على كيفية عملها معًا واتصالها بالمركبة.

أنبوب الاستقبال هو الصمام

مقارنة الأرقام - 8000 رطل (رافعة)، 9000 رطل (أنبوب استقبال)، و 24000 رطل (دبوس) - تكشف عن تسلسل هرمي واضح.

تم تصميم أنبوب الاستقبال ليكون "الصمام". سيفشل بشكل مرئي عن طريق الانحناء قبل أن ينكسر الدبوس الأقوى بكثير، مما يمنع انفصال المعدات المفاجئ والكارثي.

إطار السيارة والحامل

الحد النهائي هو السيارة نفسها. حامل استقبال عالي القوة لا فائدة منه إذا لم يكن مثبتًا بإحكام بجزء قوي من إطار السيارة.

يمكن أن ينفصل حامل وصلة غير مثبت بشكل صحيح عن السيارة تحت حمل أقل بكثير من الحد الأقصى للرافعة.

التحميل الجانبي والتحميل بالصدمات

هذه التصنيفات للقوة مخصصة للسحوبات المستقيمة والثابتة. يؤدي السحب بزاوية حادة إلى وضع رافعة هائلة على الجدران الجانبية لأنبوب الاستقبال، مما يقلل بشكل كبير من قوته الفعالة.

وبالمثل، فإن التحميل بالصدمات للنظام عن طريق اكتساب سرعة تشغيلية يمكن أن يضاعف القوى المعنية، متجاوزًا بسهولة حد تشوه أنبوب الاستقبال البالغ 9000 رطل.

اتخاذ القرار الصحيح لهدفك

لضمان نظام موثوق، يجب عليك مطابقة المكونات مع قدرات مركبتك واستخدام تقنية مناسبة.

إذا كان تركيزك الأساسي هو السلامة: تأكد من أن مركبتك تحتوي على وصلة مثبتة بالإطار من الفئة III أو IV، حيث تم تصميم تصنيفها للتعامل مع القوى التي يمكن أن تولدها الرافعة.
إذا كان تركيزك الأساسي هو فحص المعدات: تحقق بانتظام من حامل الوصلة الخاص بك بحثًا عن أي علامات انحناء أو استطالة حول فتحة الدبوس، حيث هذه هي نقطة الفشل المصممة.
إذا كان تركيزك الأساسي هو تقنية الاستعادة: استخدم دائمًا سحبًا في خط مستقيم كلما أمكن ذلك وتجنب أي ارتخاء في الخط يمكن أن يؤدي إلى تحميل صدمات خطير.

من خلال فهم كيفية تعامل كل مكون مع القوة، يمكنك تجميع وتشغيل نظام استعادة آمن وفعال بثقة.

جدول ملخص:

المكون	القوة/التصنيف	رؤية رئيسية
رافعة (8000 رطل)	الحد الأقصى للسحب (الطبقة الأولى)	تقل قوة السحب مع لف المزيد من الكابل.
أنبوب استقبال 2 بوصة	~9000 رطل (تشوه)	يعمل كـ "صمام" للنظام؛ سينحني قبل الفشل الكارثي.
دبوس وصلة 5/8 بوصة (قص مزدوج)	~24000 رطل (قوة القص)	أقوى حلقة؛ من غير المرجح جدًا حدوث فشل في إعداد صحيح.
إطار/حامل السيارة	يختلف حسب فئة الوصلة	الحد النهائي؛ يجب أن يكون وصلة مثبتة بالإطار من الفئة III/IV.
