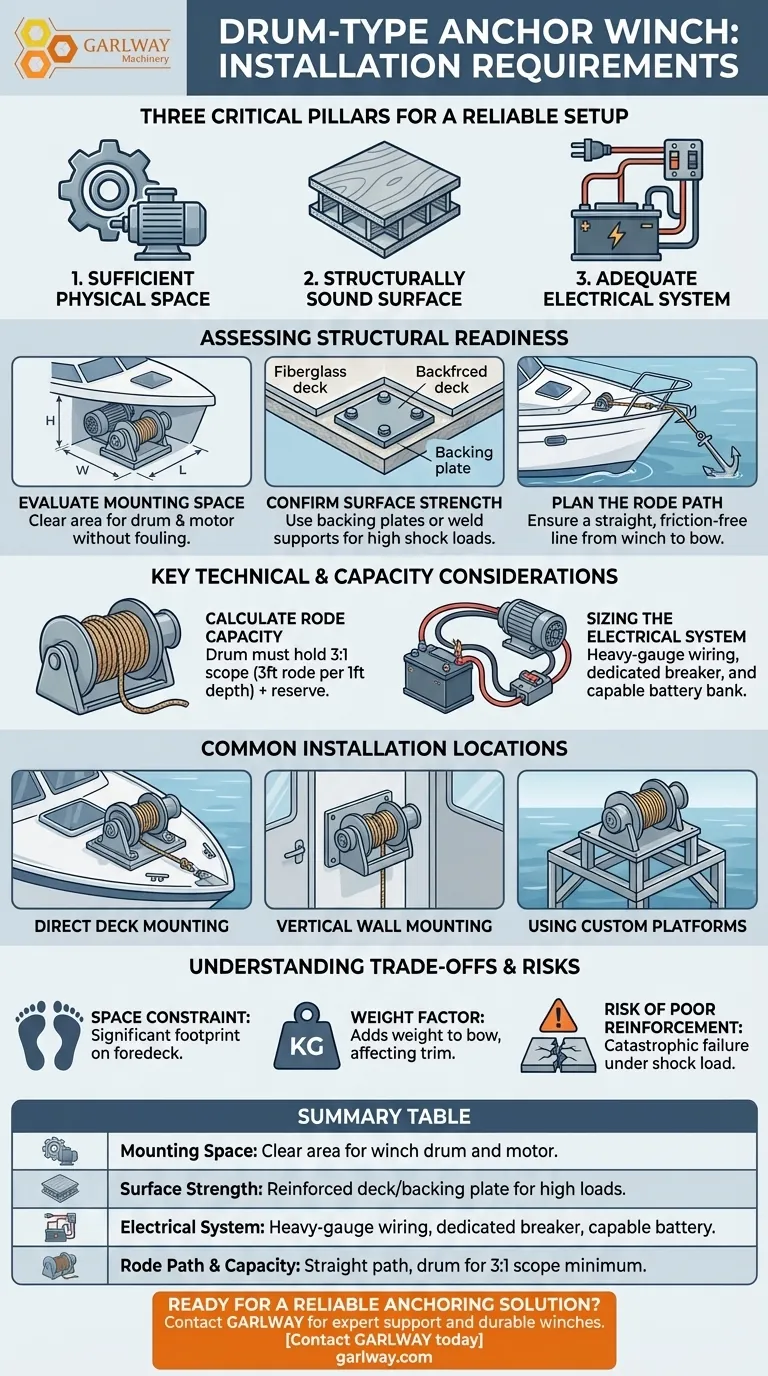

تركيب ونش تثبيت الأسطوانة تتضمن العديد من المتطلبات الهامة لضمان الأداء الوظيفي والسلامة والكفاءة.تشمل الاعتبارات الرئيسية مساحة التركيب الكافية، والتعزيز الهيكلي، وسعة الحبل، والتوافق مع تصميم القارب.يجب تركيب الونش على سطح قوي، وغالباً ما يتطلب تعزيزاً وموضعاً يستوعب طول الحبل - عادةً ثلاثة أضعاف عمق التثبيت.يمكن أن يختلف موقع التركيب (على سبيل المثال، سطح مقدمة السفينة أو المنصة الملحومة أو الجدار العمودي)، ولكن كفاءة المساحة وسعة الحمولة أمران أساسيان.بالإضافة إلى ذلك، يجب أن تتعامل الرافعة مع الوزن المشترك للمرساة والسلسلة والحبل، وعادةً ما يتم تقييمها بثلاثة أضعاف هذا الحمل.
شرح النقاط الرئيسية:
-
مساحة التركيب والمتطلبات الهيكلية
- مساحة تحت مقدمة السفينة:تحتاج الرافعة الأسطوانية إلى خلوص كافٍ أسفل مقدمة السفينة لتركيبها.وغالباً ما يوصى بمساحة عمودية لا تقل عن 500 مم لتجنب التداخل التشغيلي.
- سطح التركيب المقوى:يجب أن يكون سطح التركيب (مثل السطح أو الصفيحة الماسية أو المنصة الملحومة) قويًا بما يكفي لتحمل قوى التشغيل.قد يكون التعزيز بالطلاء الإضافي أو اللحام ضروريًا لتوزيع ضغوط الحمل.
-
سعة الحبل وعمق التثبيت
- الحد الأدنى لطول الحبل:يجب أن تستوعب الرافعة طول حبل لا يقل طوله عن ثلاثة أضعاف عمق التثبيت المقصود، بالإضافة إلى حبل إضافي للسلامة والمرونة.على سبيل المثال، يتطلب التثبيت على عمق 30 متراً حوالي 100 متر من الحبل.
- نوع الحبل:استخدم حبل نايلون مضفور ذو 8 خيوط مضفورة بحجم يتناسب مع حجم الرافعة (إن أمكن)، لضمان سلاسة الدوران والمتانة.
-
اعتبارات سعة الحمولة والوزن
- سعة سحب الونش:يجب أن تتعامل الرافعة مع ثلاثة أضعاف وزن المرساة والسلسلة والحبل مجتمعين.هذا يمثل الأحمال الديناميكية أثناء الاسترجاع أو الظروف المعاكسة.
- توافق حجم القارب:تستفيد السفن الأصغر حجمًا من الروافع الأسطوانية نظرًا لتصميمها المدمج، ولكن يجب أن تتماشى الإزاحة ومساحة بئر المرساة مع مواصفات الونش.
-
خيارات موقع التركيب
-
تشمل مواضع التركيب الشائعة ما يلي:
- لوحة ماسية القوس:مثالية للوصول المباشر ولكنها قد تتطلب تقوية.
- جدار عمودي خلف القوس:يوفر مساحة على سطح السفينة ولكنه يحتاج إلى فحوصات هيكلية.
- منصة/سطح ملحومة:يوفر الثبات للأحمال الثقيلة؛ يضمن اللحام المتانة على المدى الطويل.
-
تشمل مواضع التركيب الشائعة ما يلي:
-
تكامل نظام التثبيت
- عمق بئر المرساة:يجب أن يستوعب البئر الحبل المخزن بالكامل دون تزاحم، مما يمنع التشابك أو تلف الاحتكاك.
- تشغيل خالٍ من المتاعب:يُفضل استخدام الروافع الأسطوانية لبساطتها - حيث يتم تدوير البكرات مباشرةً على الأسطوانة، مما يقلل من المناولة اليدوية.
من خلال تلبية هذه المتطلبات، سيكون تركيب ونش المرساة الأسطواني موثوقًا وفعالًا ومناسبًا للاحتياجات التشغيلية للسفينة.هل سيكون تدعيم سطح السفينة بلوح ألومنيوم ملحوم خيارًا قابلاً للتطبيق في إعدادات قاربك؟
جدول ملخص:
| المتطلبات | تفاصيل المفتاح |
|---|---|
| مساحة التركيب | - خلوص رأسي لا يقل عن 500 مم تحت مقدمة الحامل. |
| تدعيم هيكلي | - سطح مقوى أو منصة ملحومة للتعامل مع قوى التشغيل. |
| سعة الحبل | - طول الحبل = 3 أضعاف عمق التثبيت (على سبيل المثال، 100 متر لعمق 30 متر). |
| سعة الحمولة | - يجب أن تتعامل الرافعة مع 3 أضعاف وزن المرساة والسلسلة والحبل معاً. |
| مواقع التركيب | - صفيحة ماسية مقوسة، أو جدار عمودي، أو سطح ملحوم للاستقرار. |
| عمق بئر المرساة | - يجب توضيب حبل التثبيت بالكامل دون تشابك أو تلف بسبب الاحتكاك. |
