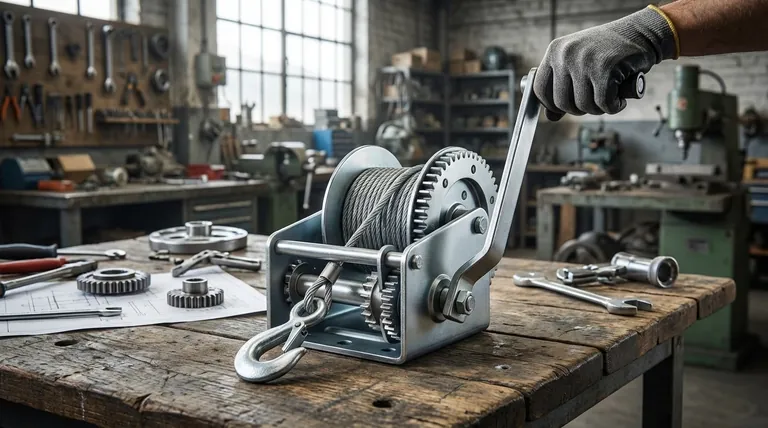

في جوهرها، الرافعة اليدوية هي مضاعف قوة بسيط ولكنه قوي. تسمح لشخص واحد بتحريك أحمال هائلة عن طريق تحويل القوة الدورانية إلى سحب خطي قوي. المكونات الرئيسية التي تجعل هذا ممكنًا هي مقبض التدوير، ومجموعة تروس داخلية، وأسطوانة للف الكابل، وآلية سقاطة أو فرامل لتثبيت الحمل، وإطار قوي لاستيعاب كل شيء.
الرافعة هي أكثر من مجرد قائمة أجزاء؛ إنها نظام يعمل فيه كل مكون بتناغم. فهم كيفية توليد التروس للقوة وكيف تضمن آلية السقاطة السلامة هو مفتاح استخدام هذه الأداة بفعالية وأمان.
تشريح الرافعة اليدوية: كيف يعمل كل جزء
تبدو الرافعة اليدوية بسيطة، لكن فعاليتها تأتي من التفاعل الدقيق بين مكوناتها الأساسية. تفكيكها يكشف عن سلسلة واضحة للقوة، من يدك إلى الحمل النهائي.
المدخل: مقبض التدوير
مقبض التدوير هو الواجهة المباشرة للطاقة البشرية. يوفر الرافعة اللازمة لتدوير نظام التروس الداخلي. مقبض أطول يسمح بشكل عام بتدوير أسهل ولكنه يتطلب نطاق حركة أكبر.
المحرك: مجموعة التروس
هذا هو قلب قوة الرافعة. تستخدم مجموعة التروس سلسلة من التروس لإنشاء ميزة ميكانيكية. تأخذ المدخلات عالية السرعة ومنخفضة القوة من مقبض التدوير وتحولها إلى مخرجات منخفضة السرعة وعالية القوة عند الأسطوانة.
نسب التروس، التي تُعرض أحيانًا بنسبة 3:1 أو 5:1، تشير إلى عدد دورات المقبض المطلوبة لدورة واحدة للأسطوانة. نسبة أعلى تعني قوة سحب أكبر ولكن سرعة خط أبطأ.
البكرة: الأسطوانة والكابل
الأسطوانة هي الأسطوانة التي يُلف عليها الكابل أو الحبل. دورانها، الذي تدفعه مجموعة التروس، هو ما يسحب الحمل.
الخط نفسه هو عادةً إما كابل فولاذي أو حبل صناعي. لكل منهما خصائص مميزة تجعله مناسبًا لمهام مختلفة.
شبكة الأمان: آلية السقاطة ونظام الفرامل
هذا هو على الأرجح المكون الأكثر أهمية للسلامة. آلية السقاطة هي آلية مزلاج وترس تسمح للأسطوانة بالدوران في اتجاه واحد فقط (عند السحب).
هذا يمنع الحمل من الانزلاق للخلف في اللحظة التي تخفف فيها الضغط عن المقبض. إنها تقفل الأسطوانة في مكانها، وتثبت الحمل بأمان حتى تقوم بفكها عمدًا أو عكس اتجاه الرافعة.
الأساس: الإطار والهيكل
الإطار هو الهيكل الصلب الذي يجمع كل المكونات الأخرى معًا. يوفر نقاط التثبيت لتأمين الرافعة على سطح صلب، مثل مقطورة، أو سطح قارب، أو مصد مركبة. يضمن الإطار المتين نقل جميع قوى السحب بفعالية.
الاتصال: الخطاف
الخطاف هو نقطة الاتصال النهائية مع الشيء الذي يتم سحبه. إنه متصل بنهاية الكابل أو الحبل ويجب أن يكون قويًا بما يكفي للتعامل مع الحد الأقصى للحمل المقنن للرافعة.
فهم المفاضلات
يتطلب اختيار أو استخدام الرافعة فهم المفاضلات المتأصلة في تصميمها. تؤثر هذه المفاضلات بشكل مباشر على الأداء والسلامة.
القوة مقابل السرعة
تحدد نسبة التروس الخاصية الأساسية للرافعة. رافعة ذات نسبة تروس عالية (مثل 5:1) ستكون قادرة على سحب أحمال أثقل بجهد أقل منك، ولكنها ستكون بطيئة جدًا. على العكس من ذلك، فإن نسبة تروس منخفضة (مثل 1:1) ستسحب الخط بسرعة ولكنها ستتطلب جهدًا بدنيًا أكبر بكثير ولا يمكنها التعامل مع الأحمال الثقيلة.
كابل فولاذي مقابل حبل صناعي
هذا قرار حاسم. الكابل الفولاذي متين للغاية ومقاوم للتآكل، مما يجعله ممتازًا للبيئات الوعرة. ومع ذلك، فهو ثقيل، ويمكن أن يتطور فيه نتوءات حادة، ويخزن طاقة حركية هائلة، والتي يمكن أن تكون خطيرة للغاية إذا انقطعت.
الحبل الصناعي أخف بكثير، ويطفو على الماء، ولا يخزن نفس مستوى الطاقة الحركية، مما يجعله أكثر أمانًا إذا انقطع. عيبه الرئيسي هو مقاومة أقل للتآكل وتدهور الأشعة فوق البنفسجية بمرور الوقت.
البساطة مقابل الميزات
الرافعات اليدوية الأساسية لها سرعة واحدة وآلية سقاطة بسيطة. قد تقدم الطرز الأكثر تقدمًا إعدادات تروس متعددة، مما يوفر سرعة عالية للأحمال الخفيفة وسرعة قوية للأحمال الثقيلة. بينما تكون هذه الأنظمة أكثر تنوعًا، إلا أنها تقدم المزيد من التعقيد ونقاط الفشل المحتملة.
اتخاذ القرار الصحيح لهدفك
من خلال فهم وظيفة كل مكون، يمكنك اختيار أداة مناسبة تمامًا لاحتياجاتك.
- إذا كان تركيزك الأساسي هو استعادة المركبات أو تحريك الأحمال الثقيلة جدًا: أعط الأولوية لرافعة ذات نسبة تروس عالية، وإطار فولاذي قوي، ونظام فرامل مثبت وموثوق.
- إذا كان تركيزك الأساسي هو السرعة للمهام الأخف، مثل تحميل قارب صغير: رافعة ذات نسبة تروس أقل ستنجز المهمة بشكل أسرع وبجهد أقل.
- إذا كان تركيزك الأساسي هو السلامة وسهولة التعامل: ضع في اعتبارك رافعة بحبل صناعي لتقليل المخاطر، وافحص دائمًا آلية السقاطة قبل وضعها تحت الحمل.
معرفة كيف تخلق هذه الأجزاء البسيطة نتائج قوية هي الخطوة الأولى لتشغيل رافعة يدوية بثقة واحترام لقدراتها.
جدول ملخص:
| المكون | الوظيفة الأساسية | السمة الرئيسية |
|---|---|---|
| مقبض التدوير | يطبق القوة البشرية | يوفر الرافعة للتدوير |
| مجموعة التروس | تخلق ميزة ميكانيكية | يحول الجهد إلى قوة سحب |
| الأسطوانة والكابل | يلف الخط لسحب الحمل | يحتوي على كابل فولاذي أو حبل صناعي |
| آلية السقاطة/الفرامل | يثبت الحمل بأمان | ميزة أمان حرجة لمنع الانزلاق |
| الإطار | يستوعب جميع المكونات | يوفر السلامة الهيكلية ونقاط التثبيت |
هل أنت مستعد للعثور على الرافعة اليدوية المثالية لمشروعك؟
في GARLWAY، نحن متخصصون في الآلات الإنشائية المتينة والموثوقة. تم تصميم الرافعات اليدوية الخاصة بنا للأداء والسلامة، وتقدم التوازن الصحيح بين القوة والسرعة والموثوقية لشركات المقاولات والمقاولين في جميع أنحاء العالم.
دع خبرائنا يساعدونك في اختيار الرافعة المثالية لاحتياجاتك الخاصة - سواء كان ذلك للاستعادة الشاقة، أو مناولة المواد، أو التطبيقات البحرية.
اتصل بـ GARLWAY اليوم للحصول على استشارة شخصية واكتشف كيف يمكن لرافعاتنا تعزيز كفاءتك التشغيلية وسلامتك.

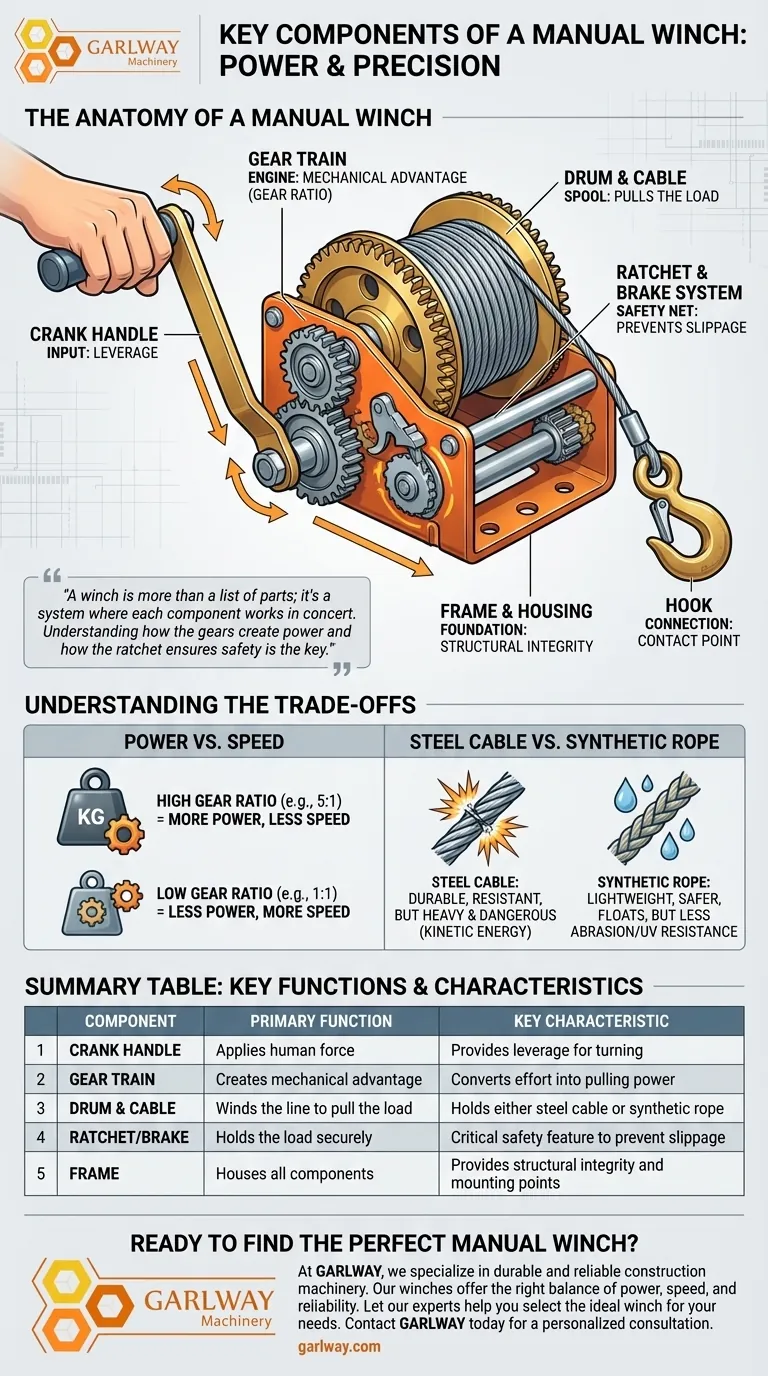

دليل مرئي
