لف الأسطوانة هو عملية ميكانيكية تُستخدم في تطبيقات الرفع والسحب حيث يتم لف حبل أو كابل على أسطوانة دوارة. تُعرّف خصائصه الأساسية من خلال هندسة الأسطوانة نفسها، والتي يمكن أن تكون أسطوانية أو مخروطية أو مزيجًا من الاثنين لإدارة عزم دوران النظام وسرعة الرفع.
المبدأ المركزي للف الأسطوانة هو أن شكل الأسطوانة ليس اعتباطيًا؛ بل هو اختيار هندسي حاسم. يتم تصميم هندسة الأسطوانة عمدًا لمعالجة الميزة الميكانيكية، وموازنة خرج عزم دوران المحرك مع متطلبات الحمل طوال دورة الرفع بأكملها.
المبدأ الأساسي: إدارة الميزة الميكانيكية
تُعدّ أسطوانات اللف مكونات أساسية في أنظمة مثل الرافعات والمصاعد ورافعات المناجم. يؤثر تصميمها بشكل مباشر على كفاءة وحجم وتكلفة نظام المحرك والقيادة المطلوب.

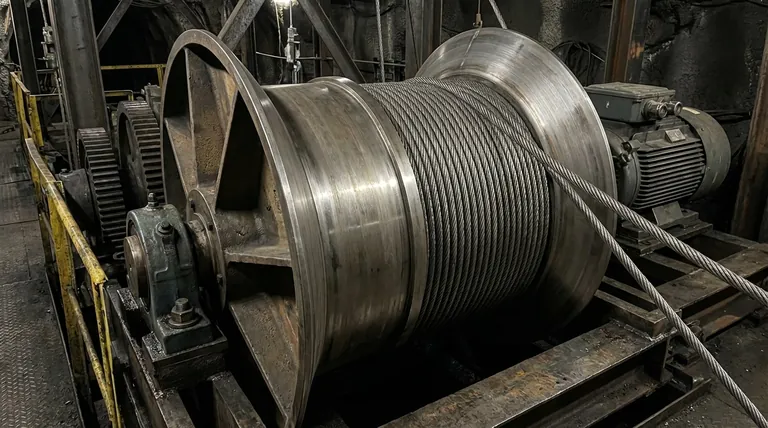

الأسطوانات الأسطوانية
الأسطوانة الأسطوانية هي التصميم الأكثر شيوعًا وبساطة، وتتميز بقطر ثابت على طولها بالكامل.
يعني هذا القطر الثابت أنه لكل دورة للأسطوانة، يتم لف أو فك نفس طول الحبل. ينتج عن ذلك سرعة رفع أو سحب ثابتة، بافتراض أن سرعة دوران الأسطوانة ثابتة.
ومع ذلك، يمكن أن يتغير عزم دوران المحرك المطلوب، خاصة في تطبيقات الرفع العميق حيث يصبح وزن الحبل المعلق بحد ذاته عاملاً هامًا.
الأسطوانات المخروطية
تتميز الأسطوانة المخروطية بقطر يتغير تدريجيًا، يشبه المخروط. هذا الشكل هو حل هندسي متعمد لمشكلة محددة: طلب عزم دوران أولي مرتفع.
يبدأ الحبل باللف على أصغر قطر للمخروط. يحدث هذا في بداية الرفع عندما تكون القوة المطلوبة لتسريع الحمل من حالة السكون في أقصى حالاتها.
من خلال البدء على أصغر نصف قطر، يكتسب النظام ميزة ميكانيكية، مما يقلل من مقدار عزم الدوران الذي يجب أن يوفره المحرك لبدء الرفع. هذا يشبه استخدام ترس منخفض في الدراجة الهوائية للبدء في الحركة.
مع رفع الحمل والتغلب على القصور الذاتي، يلتف الحبل على أقطار أكبر تدريجيًا. هذا يزيد من سرعة الرفع بينما ينخفض طلب عزم الدوران على المحرك، مما يخلق نظامًا أكثر توازنًا وكفاءة.
الأسطوانات الأسطوانية المخروطية
يجمع هذا التصميم الهجين بين أقسام من الأسطوانة والمخروط. إنه يوفر نهجًا متطورًا لإدارة دورة الرفع بأكملها.
عادةً، تُستخدم الأقسام المخروطية لمراحل التسارع والتباطؤ في بداية ونهاية الرفع، بينما يوفر الجزء الأسطواني المركزي فترة طويلة من السفر بسرعة ثابتة.
الغرض من معادلة عزم الدوران
السبب الرئيسي لاستخدام أسطوانة مخروطية هو تحقيق معادلة عزم الدوران، مما يساعد على تحسين أداء وكفاءة نظام الرفع بأكمله.
المشكلة: ذروة طلب عزم الدوران
يحدث أكبر طلب على المحرك عندما يجب عليه رفع حمل ثقيل وثابت. يجب عليه التغلب على الجاذبية وقصور الحمل.
بدون طريقة لإدارة هذه الذروة في الطلب، سيتطلب النظام محركًا أكبر بكثير وأكثر قوة وأقل كفاءة، وهو أكبر من اللازم لبقية دورة الرفع.
الحل: ذراع رافعة متغيرة
تعمل الأسطوانة المخروطية كذراع رافعة متغيرة. العلاقة عزم الدوران = القوة × نصف القطر هي المفتاح.
في بداية الرفع (أقصى قوة)، يقلل نصف القطر الصغير من عزم دوران المحرك المطلوب. مع تقدم الرفع (ينخفض طلب القوة)، يزداد نصف القطر، مما يزيد بدوره من سرعة الرفع.
هذا يؤدي بفعالية إلى تسطيح منحنى عزم الدوران، مما يسمح باستخدام محرك أصغر وأكثر كفاءة يعمل بالقرب من خرجه الأمثل طوال الدورة.
فهم المقايضات
يتضمن اختيار تصميم الأسطوانة موازنة التعقيد والتكلفة ومتطلبات الأداء.
البساطة مقابل الأداء
الأسطوانات الأسطوانية بسيطة ميكانيكيًا، وأقل تكلفة في التصنيع، وعادة ما تكون أكثر إحكامًا. إنها مناسبة تمامًا للعديد من التطبيقات حيث لا يمثل تباين عزم الدوران مصدر قلق حاسم.
الأسطوانات المخروطية والأسطوانية المخروطية أكثر تعقيدًا وتكلفة. يتم تبرير حجمها ومتطلبات تصنيعها فقط عندما تكون فوائد معادلة عزم الدوران - كما هو الحال في التعدين العميق - ضرورية.
التحكم في السرعة
المقايضة الرئيسية مع الأسطوانة المخروطية هي أن سرعة الرفع متغيرة بطبيعتها. مع انتقال الحبل إلى قطر أكبر، تزداد سرعة الحمل. قد يكون هذا غير مرغوب فيه في التطبيقات التي تتطلب سرعة ثابتة ودقيقة.
على النقيض من ذلك، توفر الأسطوانة الأسطوانية سرعة رفع متوقعة وثابتة، مما يجعل التحكم فيها أسهل.
اختيار الأسطوانة المناسبة لتطبيقك
يتم تحديد هندسة الأسطوانة المثلى بالكامل من خلال الأهداف التشغيلية للنظام.
- إذا كان تركيزك الأساسي هو فعالية التكلفة للرفع البسيط والضحل: فإن الأسطوانة الأسطوانية القياسية هي الحل الأكثر مباشرة وموثوقية.
- إذا كان تركيزك الأساسي هو كفاءة الطاقة والتسارع السلس للأحمال الثقيلة والعميقة: فإن الأسطوانة المخروطية أو الأسطوانية المخروطية ضرورية لموازنة عزم دوران المحرك وتقليل ذروة الطلب على الطاقة.
- إذا كان تركيزك الأساسي هو سرعة رفع ثابتة ودقيقة: فإن الأسطوانة الأسطوانية ذات الطبقة الواحدة والمخددة ستوفر الأداء الأكثر توقعًا واتساقًا.
في النهاية، فهم التفاعل بين نصف قطر الأسطوانة وعزم الدوران هو المفتاح لتصميم نظام لف فعال ومهندس بشكل مناسب.

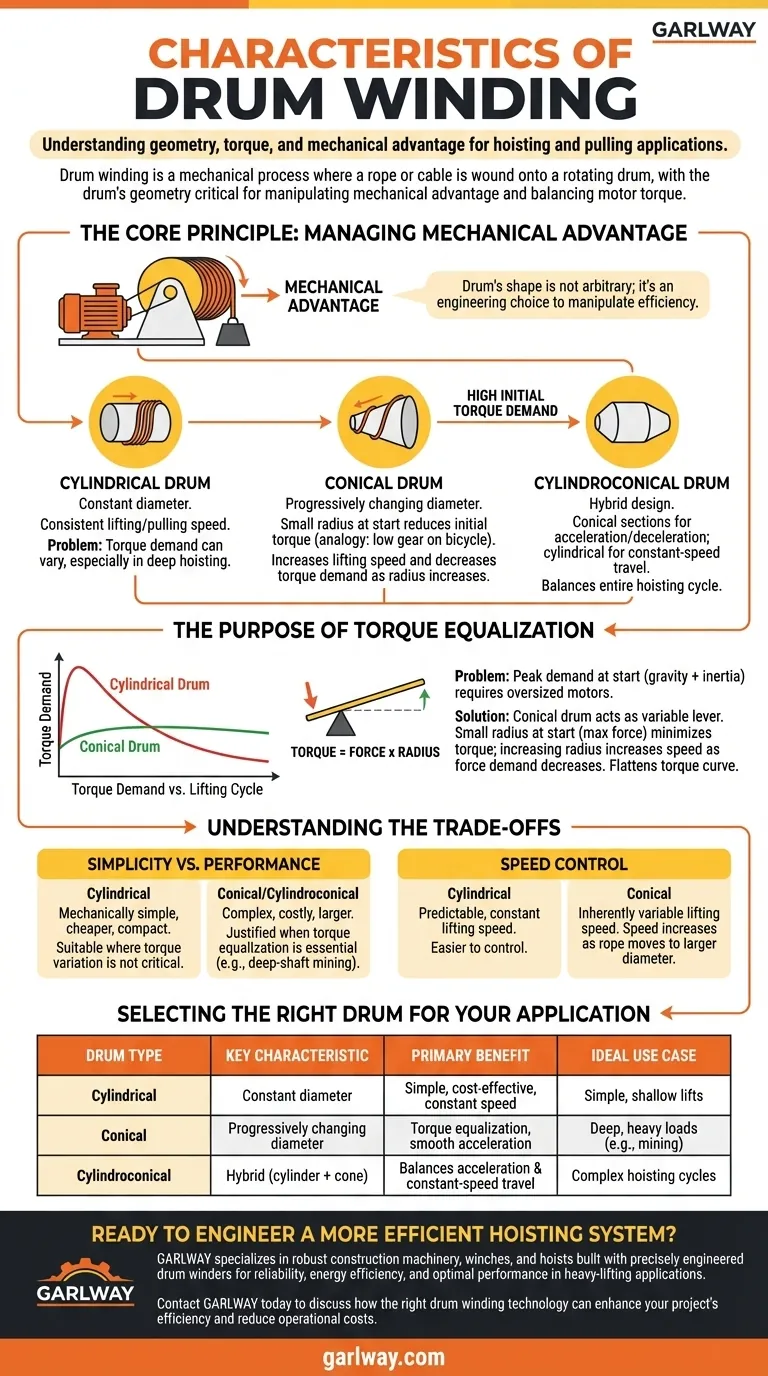

جدول الملخص:
| نوع الأسطوانة | الخاصية الرئيسية | الفائدة الأساسية | حالة الاستخدام المثالية |
|---|---|---|---|
| أسطواني | قطر ثابت | بسيط، فعال من حيث التكلفة، سرعة ثابتة | رفع بسيط، ضحل |
| مخروطي | قطر متغير تدريجيًا | معادلة عزم الدوران، تسارع سلس | أحمال ثقيلة وعميقة (مثل التعدين) |
| أسطواني مخروطي | هجين (أسطواني + مخروطي) | يوازن بين التسارع والسفر بسرعة ثابتة | دورات رفع معقدة |
