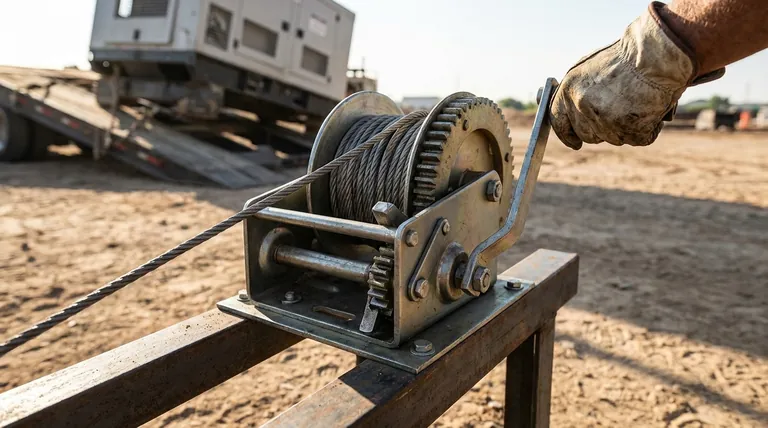

في جوهرها، الرافعة اليدوية هي مضاعف للقوة. تعمل باستخدام مقبض يدوي لتدوير مجموعة من التروس الداخلية. تعمل هذه التروس على تضخيم الجهد البدني للمشغل، مما يؤدي إلى دوران أسطوانة مركزية تلف كابلًا أو حبلًا. تحول هذه العملية الفعل البسيط لتدوير مقبض إلى سحب خطي قوي قادر على تحريك الأحمال الثقيلة.
المبدأ الأساسي للرافعة اليدوية هو الميزة الميكانيكية. إنها تبادل السرعة مقابل القوة، باستخدام قطار تروس لتحويل إدخال منخفض القوة وعالي الدوران من المقبض اليدوي إلى إخراج عالي القوة ومنخفض الدوران عند أسطوانة اللف.
المكونات الأساسية وأدوارها
لفهم كيفية عمل الرافعة اليدوية حقًا، يجب عليك أولاً فهم وظيفة كل جزء على حدة. كل مكون يخدم غرضًا مميزًا في تحويل جهدك إلى سحب قوي ومنظم.
مقبض التدوير: قوة الإدخال الخاصة بك
مقبض التدوير هو الواجهة المباشرة بينك وبين الآلة. إنه الرافعة التي تدورها لتطبيق طاقتك البدنية في نظام الرافعة. يوفر طول المقبض رافعة أولية، لكن السحر الحقيقي يحدث في الداخل.
قطار التروس: مضاعف القوة
هذا هو قلب الرافعة. يدور مقبض التدوير ترسًا صغيرًا، والذي يتشابك بعد ذلك ويدور ترسًا أكبر بكثير. هذا التخفيض في التروس هو مصدر قوة الرافعة.
على سبيل المثال، تعني نسبة تروس 5:1 أنك يجب أن تدور المقبض خمس مرات كاملة لجعل الأسطوانة تدور مرة واحدة فقط. بينما يبطئ هذا التشغيل، فإنه يضاعف قوة إدخالك خمس مرات، مما يسمح لك بتحريك أحمال لا يمكنك تحريكها يدويًا أبدًا.
الأسطوانة والكابل: تطبيق القوة
يتم نقل الدوران القوي والبطيء لقطار التروس إلى الأسطوانة. الأسطوانة هي الأسطوانة التي تلف الكابل الفولاذي أو الحبل الصناعي بشكل أنيق. مع دوران الأسطوانة، فإنها تحول القوة الدورانية إلى سحب خطي قوي على أي شيء متصل بنهاية الكابل.
الترس العنقودي واللسان: قفل الأمان
الترس العنقودي هو مكون أمان حاسم. إنه عجلة مسننة متصلة بمجموعة التروس، وذراع صغير يعمل بالزنبرك يسمى اللسان يستقر عليها.
عندما تقوم بتدوير الرافعة لسحب حمولة، ينقر اللسان فوق أسنان الترس العنقودي المائلة. إذا توقفت عن التدوير، فإن توتر الحمولة يحاول سحب الأسطوانة للخلف، لكن اللسان يمسك فورًا بسن من الترس العنقودي، مما يمنعه من الفك. هذه الآلية تحمل الحمولة بأمان في مكانها.
العملية الكاملة: من التدوير إلى السحب
فهم المكونات يسمح لنا برؤية العملية بأكملها كتدفق سلس للطاقة والقوة.
اللف (الرفع أو السحب)
عندما تدور المقبض في اتجاه عقارب الساعة، فإنك تقوم بتشغيل قطار التروس وتدوير الأسطوانة. يلتف الكابل بإحكام على الأسطوانة، ساحبًا الحمولة. مع كل دورة، تسمع نقرة مطمئنة للسان وهو يشغل الترس العنقودي، مما يقفل تقدمك ويؤمن الحمولة.
تحرير الحمولة (الإنزال)
لإنزال الحمولة أو تحريرها، تقوم عادةً بقلب اللسان بعيدًا عن عجلة الترس العنقودي. هذا يفك قفل الأمان. يمكنك بعد ذلك تدوير المقبض عكس اتجاه عقارب الساعة، مما يسمح للأسطوانة بالفك بطريقة متحكم فيها. تدمج بعض الرافعات نظام فرامل لإنزال أكثر سلاسة وأمانًا.
فهم المقايضات
الرافعة اليدوية هي أداة بسيطة وفعالة، لكن تصميمها يعتمد على مقايضات فيزيائية أساسية.
القوة مقابل السرعة
هذا هو الحل الوسط المركزي. الرافعة ذات نسبة تروس عالية (على سبيل المثال، 10:1) سيكون لديها قوة سحب هائلة ولكنها ستكون بطيئة جدًا في التشغيل. الرافعة ذات نسبة تروس منخفضة (على سبيل المثال، 3:1) ستسحب الكابل بشكل أسرع بكثير ولكنها لن تكون قادرة على التعامل مع الأحمال الثقيلة جدًا.
الجهد البدني
على الرغم من الميزة الميكانيكية، فإن كلمة "يدوي" في الاسم هي المفتاح. لا يزال تحريك الأحمال الثقيلة يتطلب جهدًا بدنيًا كبيرًا ومستمرًا من المشغل. الرافعة تجعل الأمر ممكنًا، ولكن ليس بدون جهد.
البساطة الميكانيكية
التصميم البسيط للرافعة اليدوية يجعلها موثوقة للغاية وسهلة الصيانة. ومع ذلك، فهذا يعني أيضًا أنها تفتقر إلى ميزات الرافعات الكهربائية. لا توجد ضوابط تلقائية؛ يعتمد الأمان والتحكم بالكامل على المشغل وسلامة آلية الترس العنقودي.
اتخاذ القرار الصحيح لهدفك
الغرض من فهم كيفية عمل الرافعة هو استخدامها بفعالية واختيار الرافعة المناسبة لمهمتك المحددة.
- إذا كان تركيزك الأساسي هو تحريك أحمال ثقيلة جدًا (مثل قارب على مقطورة): اختر رافعة بنسبة تروس عالية لزيادة قوة السحب الخاصة بك.
- إذا كان تركيزك الأساسي هو السرعة للمهام الأخف (مثل ضبط شد خط): ستكون الرافعة ذات نسبة تروس أقل أو إعدادات سرعة متعددة أكثر كفاءة بكثير.
- إذا كان تركيزك الأساسي هو السلامة والموثوقية في أي سيناريو: أعط الأولوية لرافعة ذات إطار قوي ومصمم جيدًا ونظام ترس عنقودي بسيط وقفل إيجابي يمكنك فحصه بسهولة.
من خلال فهم هذه المبادئ الأساسية، يمكنك تشغيل رافعة يدوية ليس فقط بفعالية، ولكن بثقة وأمان.
جدول الملخص:
| المكون | الوظيفة | السمة الرئيسية |
|---|---|---|
| مقبض التدوير | يطبق قوة الإدخال للمستخدم | يوفر رافعة أولية |
| قطار التروس | يضاعف قوة الإدخال | نسبة تروس عالية = قوة أكبر، سرعة أقل |
| الأسطوانة والكابل | يحول الدوران إلى سحب خطي | يلف الكابل لتحريك الحمولة |
| الترس العنقودي واللسان | يقفل الحمولة بأمان | يمنع الفك الخطير |
هل أنت مستعد لتسخير قوة رافعة يدوية موثوقة لمشروعك؟
تتخصص GARLWAY في الآلات الإنشائية المتينة، بما في ذلك الرافعات الثقيلة، وخلاطات الخرسانة، ومصانع الخلط المصممة لتلبية الاحتياجات الصعبة لشركات البناء والمقاولين في جميع أنحاء العالم. تم تصميم رافعاتنا لتحقيق أقصى قوة سحب وأمان، مما يضمن أن عمليات الرفع الثقيلة الخاصة بك فعالة وآمنة.
اتصل بـ GARLWAY اليوم للعثور على حل الرافعة المثالي لعملك!

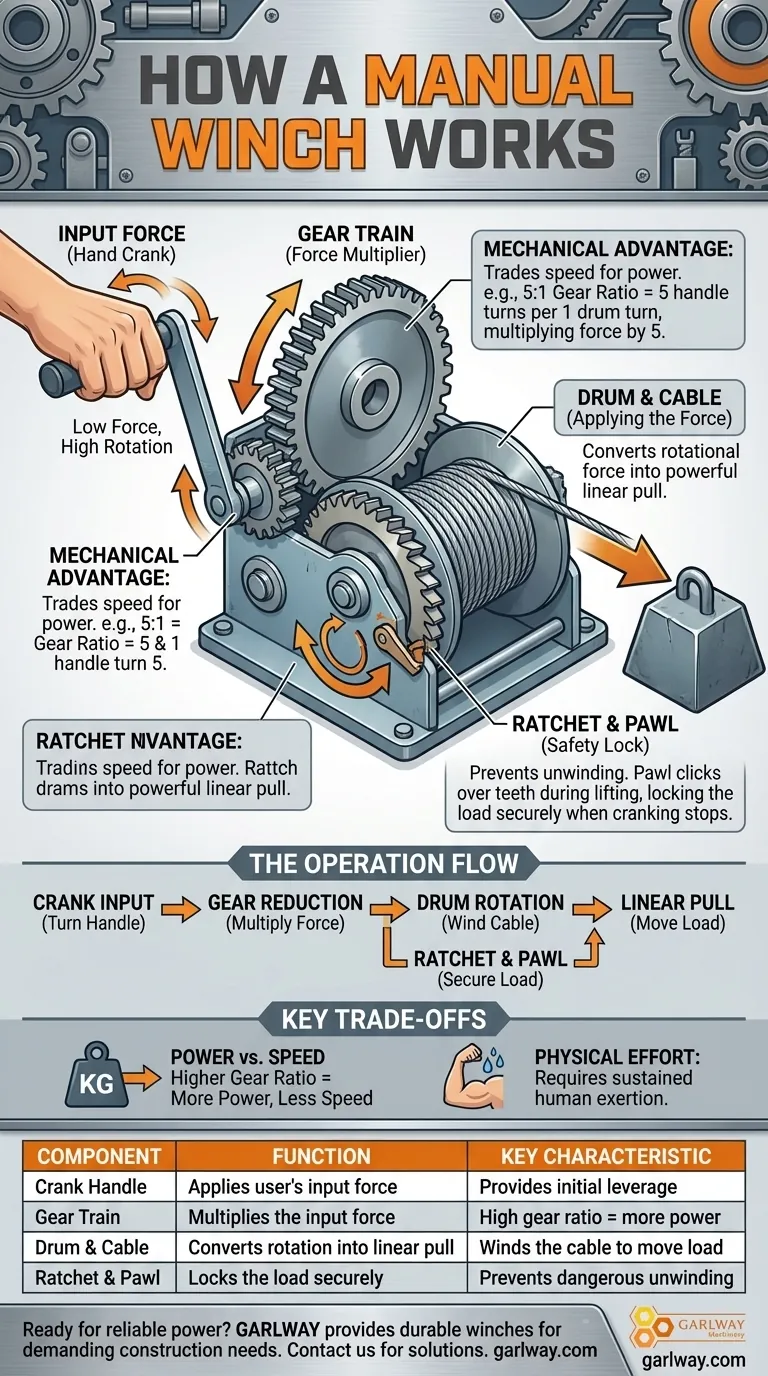

دليل مرئي
