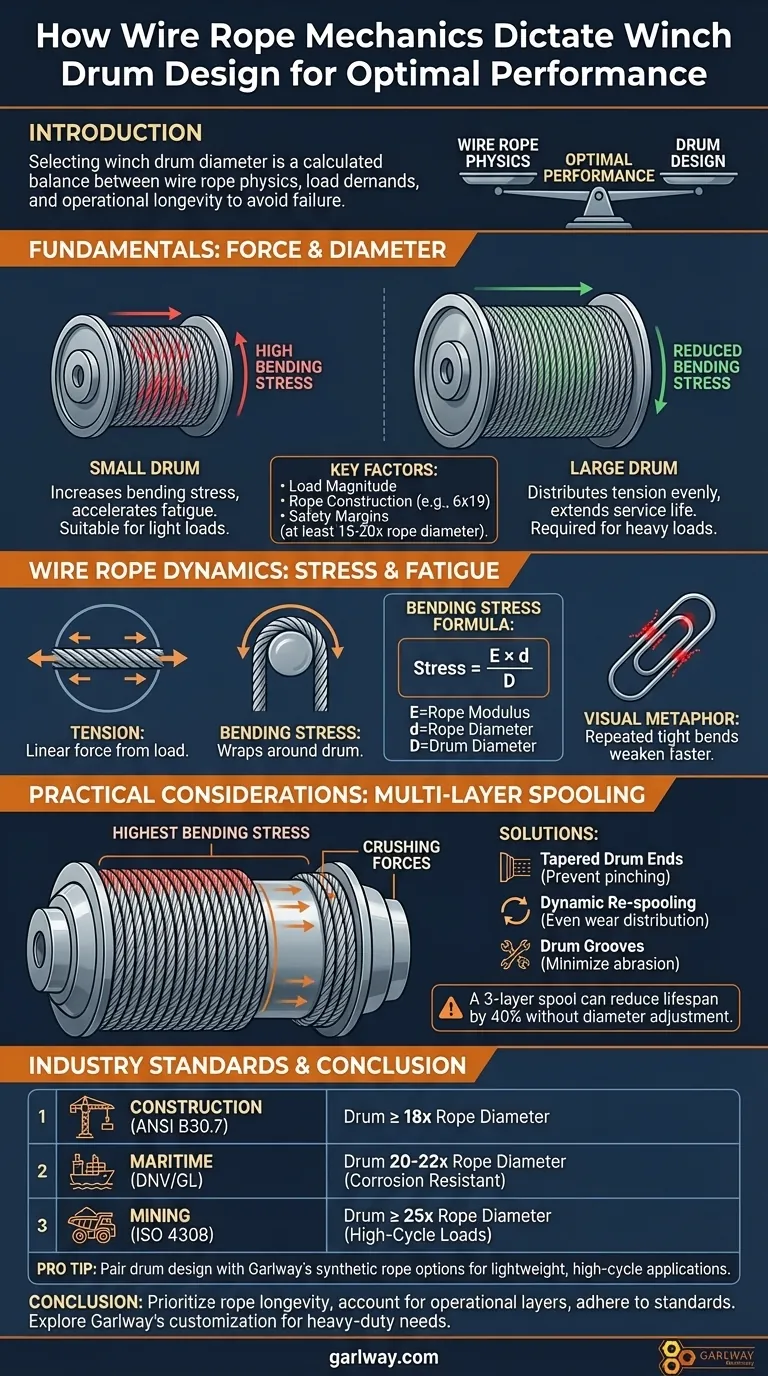

كيف تحدد آليات الحبال السلكية تصميم أسطوانة الرافعة لتحقيق الأداء الأمثل

مقدمة
إن اختيار قطر أسطوانة الرافعة المناسب لا يتعلق فقط بتركيب حبل - بل هو توازن محسوب بين فيزياء الحبال السلكية، ومتطلبات الحمل، وطول العمر التشغيلي. يجب على المهندسين ومحددي المعدات مراعاة إجهاد الانحناء، ودورات الإجهاد الدوري، والمعايير الصناعية لتجنب فشل الحبل المبكر أو تشوه الأسطوانة. يقدم هذا الدليل العلاقة الحاسمة بين ديناميكيات الحبال السلكية وحجم الأسطوانة، ويقدم رؤى قابلة للتنفيذ لتطبيقات البناء والبحرية والتعدين.

أساسيات هندسة أسطوانة الرافعة

العلاقة بين قوة السحب وقطر الأسطوانة

يؤثر قطر الأسطوانة بشكل مباشر على قدرة الرافعة على التحميل. تقلل الأسطوانة الأكبر من زاوية انحناء الحبل، مما يوزع الشد بشكل أكثر تساوياً عبر خيوطه. على سبيل المثال، يمكن أن يؤدي مضاعفة قطر الأسطوانة إلى تقليل إجهاد الانحناء على الحبل السلكي إلى النصف، مما يطيل عمر خدمته بشكل كبير.

العوامل الرئيسية التي يجب مراعاتها:

مقدار الحمل: تتطلب الأحمال الأثقل أسطوانات أكبر للتخفيف من الإجهاد المركز.
بناء الحبل: تحتاج الحبال السلكية 6×19 أو 8×19 (شائعة في روافع Garlway) إلى أقطار أسطوانة متناسبة لمنع تآكل الخيوط الداخلية.
هامش الأمان: توصي الإرشادات الصناعية غالباً بقطر أسطوانة *لا يقل عن 15-20 ضعف قطر الحبل* للتطبيقات العامة.

هل تساءلت يوماً لماذا تستخدم الروافع البحرية أسطوانات ضخمة؟ تكمن الإجابة في مقاومة تآكل المياه المالحة - فالأسطوانات الأكبر تقلل من دورات الانحناء، مما يؤخر تدهور الحبل.

ديناميكيات الحبال السلكية: الشد، إجهاد الانحناء، والإجهاد الدوري

تتحمل الحبال السلكية نوعين أساسيين من الإجهاد:

الشد: القوة الخطية من الحمل.
إجهاد الانحناء: يتولد عندما يلتف الحبل حول الأسطوانة.

صيغة إجهاد الانحناء (مبسطة):
[ \text{الإجهاد} = \frac{E \times d}{D} ]
حيث:

(E) = معامل مرونة الحبل
(d) = قطر الحبل
(D) = قطر الأسطوانة

يؤدي قطر الأسطوانة الأصغر ((D)) إلى زيادة الإجهاد بشكل كبير، مما يسرع من إجهاد المعدن الدوري. تستخدم روافع التعدين، على سبيل المثال، أسطوانات بقطر 25 ضعف قطر الحبل للتعامل مع البيئات الكاشطة.

استعارة بصرية: فكر في ثني مشبك ورق - الثنيات المتكررة والضيقة تضعفه بشكل أسرع من المنحنيات اللطيفة. وينطبق الشيء نفسه على الحبال السلكية.

اعتبارات عملية في تحديد حجم الأسطوانة

لف الحبل متعدد الطبقات وتعديلات القطر

يؤدي لف طبقات حبل متعددة إلى تعقيد توزيع الإجهاد. تتحمل الطبقة الأولى أعلى إجهاد انحناء، بينما تواجه الطبقات الخارجية قوى السحق.

الحلول:

أطراف أسطوانة مدببة: تمنع انحشار الحبل بين الطبقات.
إعادة اللف الديناميكي: الأنظمة الآلية في روافع Garlway توزع التآكل بالتساوي.
أخاديد الأسطوانة: توجه الحبال لتقليل الاحتكاك بين الطبقات.

هل تعلم؟ يمكن أن يقلل لف 3 طبقات من عمر الحبل بنسبة 40% إذا لم يتم تعديل قطر الأسطوانة. قم دائماً بإعادة حساب الحد الأدنى للقطر لإعدادات الطبقات المتعددة.

المعايير الصناعية الخاصة (البناء، البحرية، التعدين)

البناء: يفرض ANSI B30.7 أسطوانات بقطر ≥18 ضعف قطر الحبل للرافعات المتنقلة.
البحرية: تتطلب معايير DNV/GL أسطوانات مقاومة للتآكل بقطر 20-22 ضعف قطر الحبل.
التعدين: يحدد ISO 4308 أسطوانات بقطر ≥25 ضعف قطر الحبل للأحمال عالية الدورة.

نصيحة احترافية: قم بمطابقة تصميم الأسطوانة مع خيارات الحبال الاصطناعية من Garlway للتطبيقات خفيفة الوزن وعالية الدورة مثل روافع السحب.

الخلاصة: هندسة نظام رافعة متوازن

إعطاء الأولوية لطول عمر الحبل عن طريق مطابقة قطر الأسطوانة مع حدود إجهاد الانحناء.
مراعاة طبقات التشغيل - كل طبقة لف إضافية تتطلب نواة أسطوانة أكبر.
الالتزام بالمعايير الصناعية مع ترك مجال لمتغيرات الأحمال الديناميكية.

للتطبيقات الشاقة، استكشف خيارات تخصيص الأسطوانة من Garlway، المصممة لمواءمة آليات الحبال السلكية مع احتياجات المتانة في العالم الحقيقي.
