كيف يحدد بناء الحبال السلكية الأداء في التطبيقات الصناعية

مقدمة
إن اختيار الحبل السلكي المناسب لا يتعلق فقط بقوة الشد - بل يتعلق بفهم كيفية تحديد طرق البناء للأداء في العالم الحقيقي.من التجهيزات البحرية إلى رافعات التعدين، يحدد التفاعل بين أنماط وضع الخيوط والمواد الأساسية ومعايير الامتثال ما إذا كان الحبل يدوم لأشهر أو يفشل بشكل كارثي.يشرح هذا الدليل المبادئ الهندسية وراء تشريح الحبال السلكية ويوضح كيفية مطابقة البناء مع المتطلبات التشغيلية.

تشريح الحبال السلكية والمبادئ الهندسية

دور أنماط وضع الخيوط في توزيع الأحمال

تستمد الحبال السلكية قوتها من الخيوط الحلزونية الملفوفة حول قلب مركزي.ويؤثر نمط التمديد - سواء كان التمديد منتظمًا (التمديد الأيمن أو الأيسر) أو نمط لانج (الاتجاه المتناوب) - تأثيرًا مباشرًا:

مقاومة التعب:حبال وضع لانغ تتحمل الانحناء المتكرر بشكل أفضل، وهي مثالية لرافعات الرافعات.
ميل الدوران:حبال التمديد المنتظم تقلل من الدوران، وهو أمر بالغ الأهمية للمصاعد الرأسية مثل أنظمة المصاعد.
مقاومة التآكل:تضحي التصاميم ذات الطبقات المفتوحة (مثل Warrington) ببعض القوة من أجل متانة السطح في تطبيقات خطوط السحب.

هل تساءلت يومًا لماذا بعض الحبال تتذكر شكلها بعد فك اللف؟الأمر كله يكمن في تصميم نمط التمديد قبل الإجهاد.

المواد الأساسية:تحقيق التوازن بين القوة والمرونة والمقاومة البيئية

تعمل النواة بمثابة العمود الفقري للحبل، حيث يحدد اختيار المواد ثلاث سمات رئيسية:

النوع الأساسي	الأفضل ل	القيود
الألياف (العضوية)	استخدامات منخفضة الاحتكاك وخفيفة الوزن (على سبيل المثال: التجهيزات المسرحية)	يتحلل في الرطوبة/الحرارة العالية
الصلب (IWRC)	البيئات عالية السحق (رافعات التعدين)	أثقل بنسبة 15-20% من نوى الألياف
الأسبستوس	التطبيقات القديمة عالية الحرارة	المخاطر الصحية؛ تم التخلص التدريجي إلى حد كبير

تؤكد بيانات ASTM A1023 الصادرة عن ASTM A1023 أن أنوية IWRC تزيد من عمر الحبل بنسبة 40% في تطبيقات الأسطوانات متعددة الطبقات مقارنةً بأنوية الألياف

مطابقة البناء مع متطلبات التشغيل

دراسة حالة:أنظمة الرافعة البحرية مقابل أنظمة روافع التعدين

خطوط الإرساء البحرية تتطلب

بنية IWRC مضغوطة من 6 خيوط مضغوطة IWRC:يقلل الضغط من التآكل الداخلي من اختراق المياه المالحة.
الأسلاك المطلية بالزنك:تفرض المواصفة ASTM A1117 مقاومة رذاذ الملح لأكثر من 250 ساعة.

رافعات التعدين تحديد الأولويات

هيكل مقاوم للدوران 34 × 7 مقاوم للدوران:يمنع دوران الكابل أثناء عمليات العمود العميق.
أنوية ألياف مطعمة بالبلاستيك:يقلل الاحتفاظ بالتشحيم من التآكل في نقاط تلامس الأسطوانة.

هل تعلم؟يمكن للانحراف بمقدار 1 مم في تباعد الخيوط أن يقلل من عمر الحبل بنسبة 30% في التطبيقات عالية الدورة.

معايير الصناعة والامتثال (ASTM، ISO)

ISO 2408:تحكم حسابات الحد الأدنى لقوة الكسر، وتتطلب هوامش أمان بنسبة 5:1 لمصاعد الأفراد.
ASTM A1023:يحدد بروتوكولات الاختبار للالتصاق من اللب إلى الخيط - وهو أمر بالغ الأهمية للأحمال الديناميكية.

الحبال غير المتوافقة تخاطر بحدوث انتهاكات لقانون السلامة والصحة المهنية؛ على سبيل المثال، استخدام النوى العضوية في مصانع الصلب ينتهك عتبات مقاومة الحريق ASTM E119.

الخلاصة:الاختيار بدقة

الحبال السلكية هي أنظمة مصممة هندسيًا، وليست سلعًا.تحديد الأولويات:

العوامل البيئية:تتطلب المياه المالحة الطلاءات المجلفنة؛ والحرارة العالية تتطلب IWRC.
ديناميكيات الحمولة:تصميمات مقاومة للدوران للارتفاعات العمودية، وخيوط مضغوطة للتآكل.
الامتثال:قارن رموز ASTM/ISO مع المتطلبات التشغيلية.

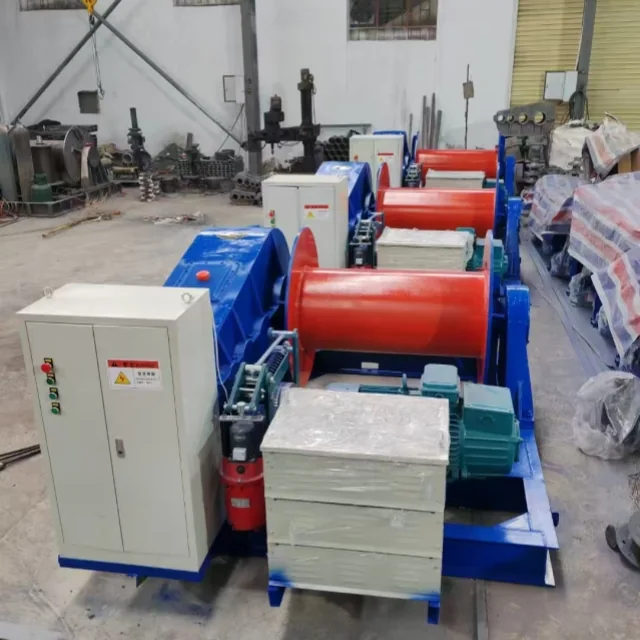

بالنسبة للمعدات مثل روافع Garlway احرص دائمًا على إقران الحبال بنسبة D/d (قطر الأسطوانة إلى الحبل) الموصى بها من الشركة المصنعة لمنع الإرهاق المبكر.عندما تكون في شك، استشر مهندس تزوير - فالاختيار الخاطئ يمكن أن يكلف عشرة أضعاف في وقت التعطل مقابل الاستثمار المقدم.

في المرة القادمة التي تفحص فيها حبلًا سلكيًا، اسأل:هل يعكس تركيبها الضغوط التي تواجهها بالفعل؟
